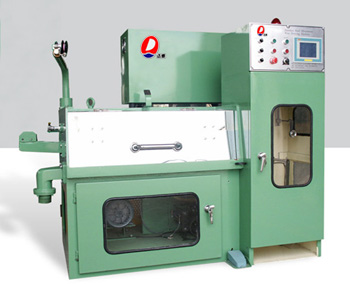

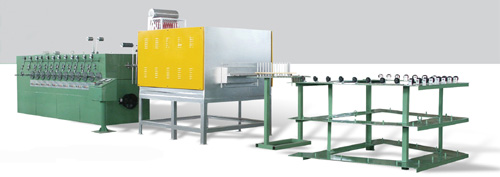

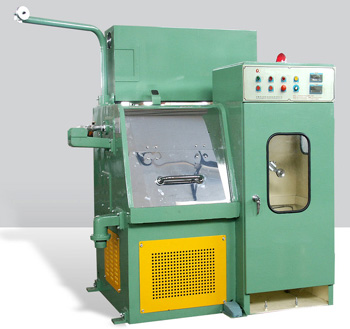

| 不锈钢微细线伸线机 DAV-24BVX DAV-24BX DAV-24VX |
|
|
|
|
|
|
特种线材伸线机系列 |
产品型号 |
DAV-24BVX |
DAV-24BX |
DAV-24VX |
|
|
DAV-24TB |
| 适用线材 |
不锈钢 |
不锈钢 |
铜线或铜包线 |
生产头数（mm） |
24 |
线速 |
1800m/mpm |
1000m/mpm |
2000mpm/max |
生产径数（mm） |
φ0.02-φ0.07 |
最大伸线眼模数 |
24 |
24 |
24VX |
最高线数（MPM） |
250 |
入线线径(mm) |
φ0.4~0.12mm不锈钢丝 |
φ1~0.5mm不锈钢丝 |
φ0.45~0.14mm铜线
0.5mm铜包铝线 |
放线方式 |
毛刷放线 |
成品线径 (mm) |
φ0.1~0.025mm不锈钢丝 |
φ0.2~0.007mm不锈钢丝 |
φ0.03-φ0.08mm/Max 铜线
φ0.1-φ0.3mm/Max 铜包铝线 |
退火方式 |
管式退火（氮气保护） |
| 塔轮最大直径(mm) |
φ100 |
φ223 |
φ100 |
收线方式 |
单盘交流电机收线 |
| 塔轮喷涂材质 |
喷焊氧化铝 |
喷焊碳化钨 |
喷焊氧化铝 |
退火长度（m） |
1 |
卷取收线轴尺寸 (mm) |
根据客户指定 |
根据客户指定 |
根据客户指定 |
收线盘尺寸（mm） |
φ115 φ80 |
张力控制方式 |
锥轮控制 |
双变频控制 |
锥轮控制 |
装机电热功率（KW） |
11 |
主马达功率(DC/AC/KW) |
4KW-6P |
15KW |
4KW-6P |
装机动力功率（KW） |
3 |
| 收线马达功率(DC/AC/KW) |
无 |
3.4KW |
无 |
总装机功率（KW） |
14 |
传动方式 |
高张力平皮带 |
高张力平皮带 |
高张力平皮带 |
收线与排线控制 |
单头单控 |
机械减面率 |
8% |
13% |
8% |
外型尺寸（mm） |
10000L×2000W×2000H |
| 定径区减面率 |
6% |
8% |
6% |
重量（Kg） |
3000 |
| 润滑油冷却方式 |
喷淋式 |
喷淋式 |
喷淋式 |
|
|
| 机体结构 |
整体铸造成形 |
整体铸造成形 |
整体铸造成形 |
|
|
