DAV-13D铜大拉机
产品型号 | DAV-13DT铜大拉机 | |
设备组成 | ||
1 | 放线架 | |

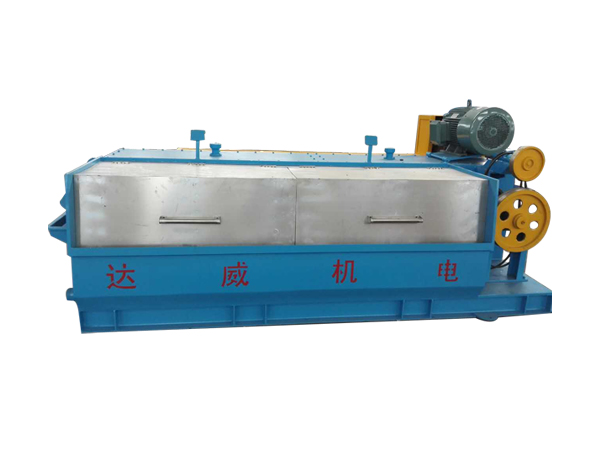

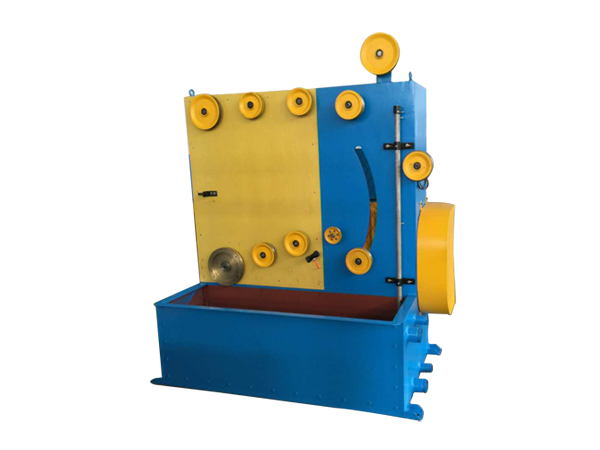

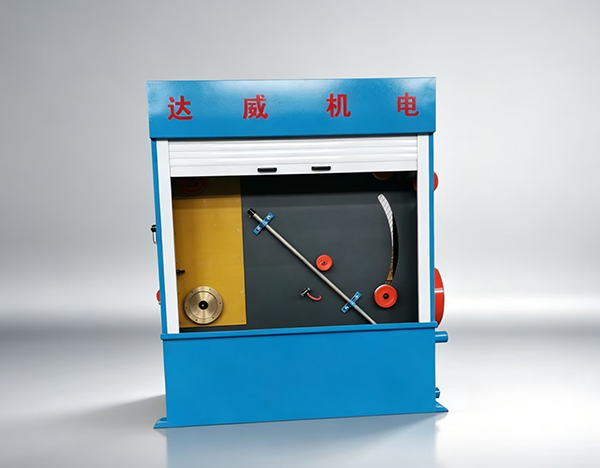

2 | 铜大拉主机 | |

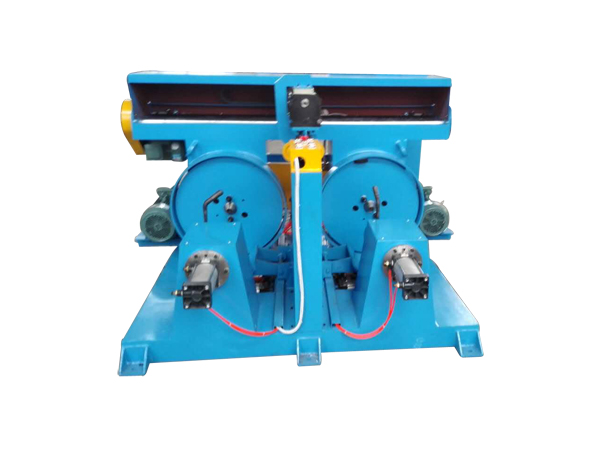

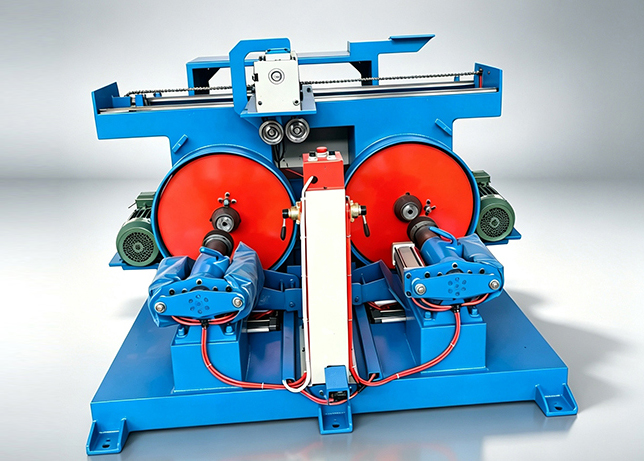

3 | 双盘自动收线机 | |
4 | 电器操作柜 | |
5 | 快速换模装置 | |
主要技术参数 | ||
电控方式 | 直流恒张力控制 | |
动力控制 | 双变频控制 | |
成品线径 | ∮1.13-∮3.0mm | |
入线线径 | ∮8mm | |
****线速度 | 600m | |
最多眼膜数 | 13 | |
机械减面率 | 20% | |
伸线轮 | 喷瓷伸线轮 | |
****伸线轮直径 | ∮650mm | |
定速轮直径 | ∮450mm | |
卷取轴尺寸 | O.D.500mm | |
上下轴方式 | 气动升降自动顶紧 | |
排线方式 | 130#减速马达 | |
伸线动力 | 90KW(120HP) | |
卷取动力 | 5.5KW(7.5HP) | |
传动方式 | 齿轮传动 | |
轴承润滑方式 | 无油式 | |
修正系统 | 变位检出自动控制卷取 | |
变位检出装置 | 气动摆臂式缓冲杆 | |
张力调整方式 | 气动涨力 | |
****载铜方式 | 250kg | |
使用电压 | 380V 50/60HZ | |
伸线润滑方式 | 油浴喷溅式 | |
制动 | 气压蝶式刹车 | |
外形尺寸(mm) | 3300Lx1100Wx1300H | |
重量 | 6000kg |
