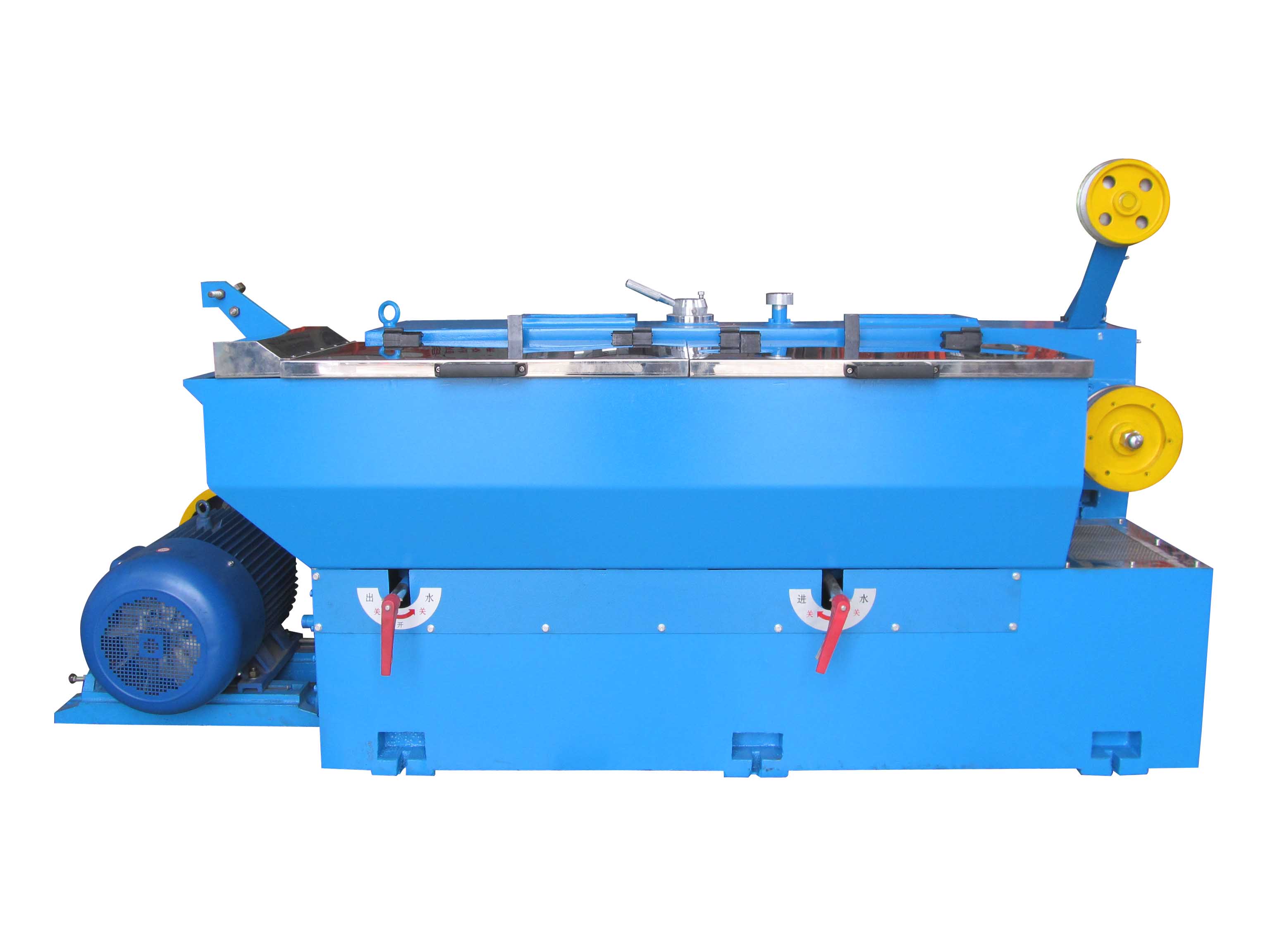

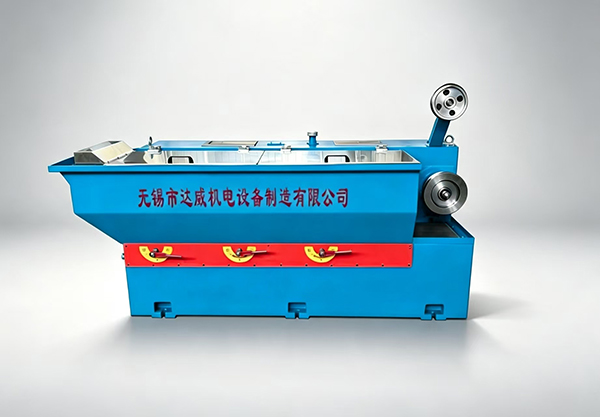

高速中拉机
产品型号 | DAV-17DS | DAV-17MDS |
电控方式 | 直流恒张力控制 | |
动力控制 | 双变频控制 | |
成品线径 | ∮0.4-∮1.6mm | ∮0.4-∮2.0mm |
入线线径 | ∮2.5-∮3.2mm | ∮2.5-∮3.2mm |
最多眼膜数 | 17 | 17 |
机械减面率 | 20% | 15% |
定速轮减面率 | 15.5% | 10% |
伸线轮 | 喷瓷/喷碳化钨伸线轮 | |
****伸线轮直径 | ∮250mm | ∮260mm |
定速轮直径 | ∮250mm | ∮260mm |
卷取轴尺寸 | O.D.300mm/max | |
上下轴方式 | 顶心螺杆紧迫式 | |
排线方式 | 90W皮带式减速马达 | |
伸线动力 | 55KW(75HP) | |
卷取动力 | 15KW(20HP) | |
总装机功率+退火机功率 | 70KW+75KVA | |
传动方式 | 高精度研磨斜齿轮传动 | |
轴承润滑方式 | 无油式 | |
修正系统 | 卷取变频器直接控制 | |
变位检出装置 | 气动摆臂式缓冲杆 | |
张力调整方式 | 气压涨力 | |
****载铜方式 | 500kg | |
使用电压 | 380V 50/60HZ | |
伸线油量 | 40公升/每分钟 | |
伸线润滑方式 | 油浴喷溅式 | |
制动 | 气压蝶式刹车 | |
外形尺寸(mm) | 6700Lx2500Wx2000H | 2100Lx1600Wx1700H |
主机重量 | 3500kg | 3000kg |
退火机重量 | 1500kg | 1500kg |
